輸電線路故障的查找方法

輸電線路斷線是指線路斷點處于完全沒有接連的狀態，如果有連接那就不能按照斷線的方法查找，并且只能針對10kV及以上的輸電線路，線路中不能有分支節點，每一個節點反饋到儀器中就是一個故障波形，影響對結果的分析和判定。

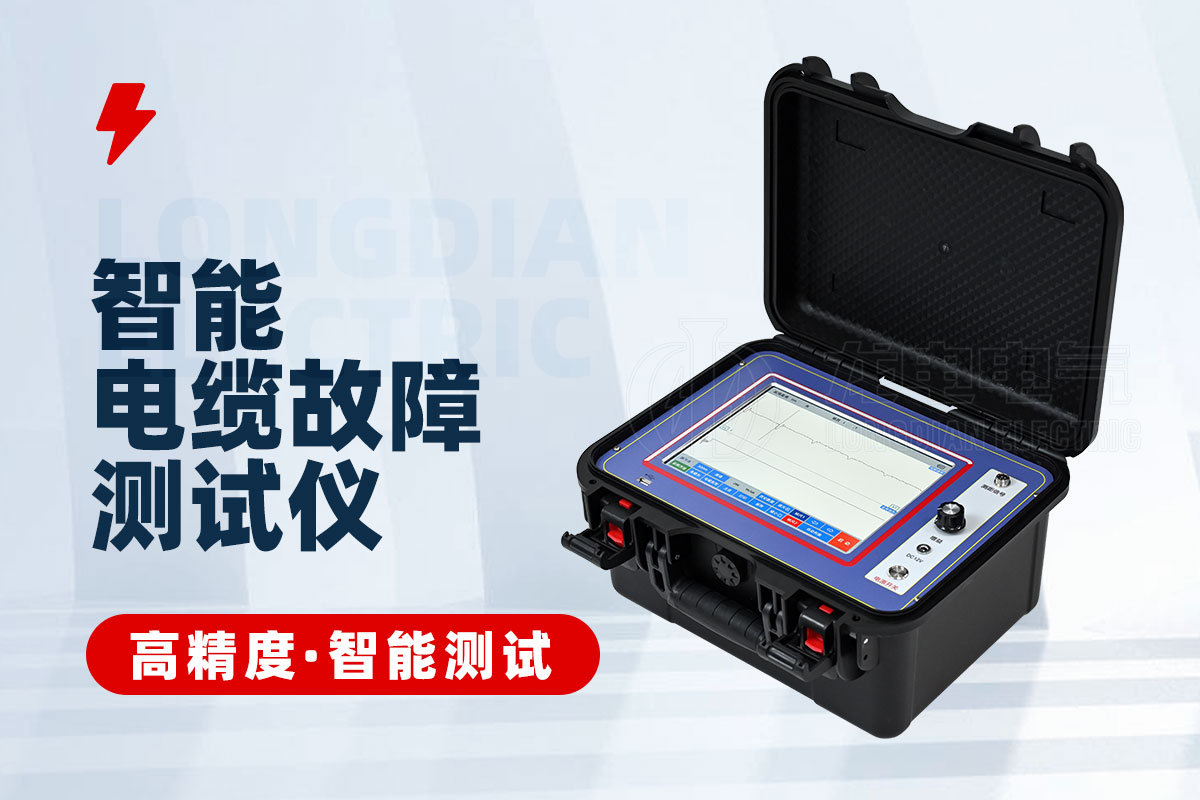

輸電線路的斷線故障查找可使用電纜故障測試儀中的輸電線路距離測試儀測量，它能將特定頻率的信號注入線路中，在斷線出或者全長電纜中返回阻抗波，在通過波速求得故障距離。

輸電線路距離測試儀也可測量電纜的全長，操作方法可結合下面所講的對照使用。

輸電線路斷線測量步驟

首先說一下產品的測量原理，將紅色測試線接入架空線路的測試相，黑色測試線接入線路的地線端，選擇測量波速后發送脈沖，此時信號注入電纜中并沿線傳播，到達故障點之后返回回波信號并在儀器面板上顯示。

回波信號的類型分正波峰和負波峰，它取決于線路的斷線類型，一般就開路和接地兩種，開路時回波時正波峰，接地時返回負波峰，并且波峰的大小還與接地的大小有關系，當然，受線路的各種因素影響，回波信號反饋接地大小不直觀，僅供參考。

得到返回信號之后，移動光標到波峰的頂端位置，在屏幕左上角顯示故障位置距離發生斷的距離。

這里需要注意波速的設置，波速的概率就是信號在線路的傳播速率，速率越快，時間越短，計算后的距離就越短，所以，波速的設置是非常影響測試距離的準確性，關于波速的受影響條件和常用的波速表在前面的文章中也講過，需要的朋友可以去翻閱之前發布的文章。

如何反推波速

反推法是我們售后人員經常用的方法，它是利用并行的同長度線路測量已知全長，通過已知全長的波速來測量故障線路的距離。

與傳統固定波速相比，這種方法是直接有效的，可過濾到任何影響因素。
