高壓開關動態電阻特性測試儀測量說明

1、動態電阻測量，斷路器必須處于合閘狀態，接動觸頭和靜觸頭的測試線，電流鉗和電壓夾不能短接在一起，兩個鉗子間隔2-5cm左右。

2、接好控制回路測試線和速度傳感器，儀器的A1、B1、C1斷口線不要接，選擇動態電阻測量就可以了。

3、測量時如果靜態電阻值（回路電阻）超出正常值，請把測試鉗子重新夾好再進行測量。

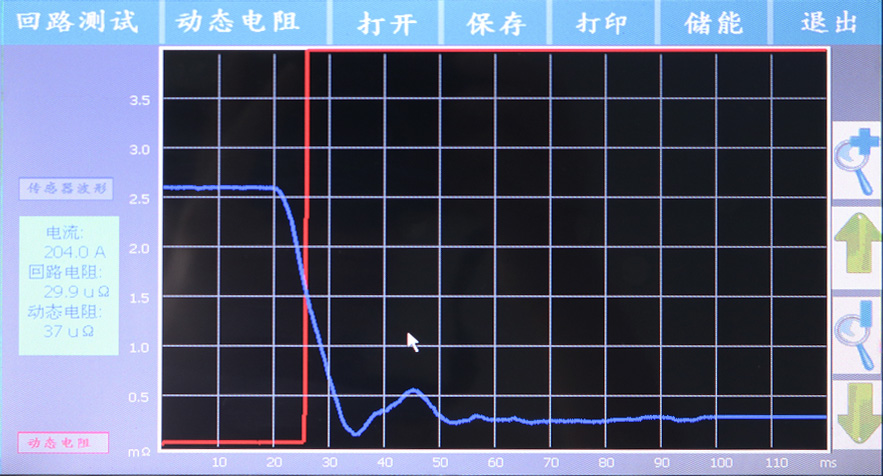

4、測試時選擇動態電阻測量，可以測出回路電阻和動態電阻，曲線可放大和縮小，上下按鍵是調整動態電阻曲線（紅色曲線），藍色的是行程曲線，如下圖：
