直流高壓發生器怎么接線

直流高壓發生器如何接線呢？直流高壓發生器主要適用于電力部門，企業動力部門對氧化鋅避雷器，電力電纜、發電機等設備進行直流高壓試驗和泄露電流試驗，具有操作簡單，讀取數據快速準確等特點，深受廣大電力工作者的喜愛，因此本文就簡單介紹直流高壓發生器如何接線。

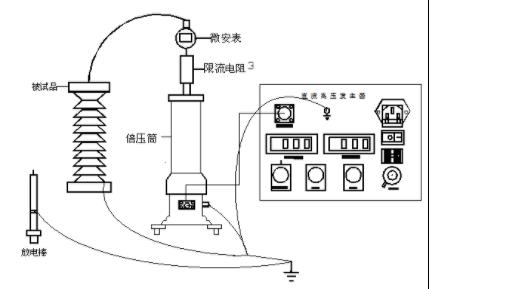

控制箱面板示意圖

1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地裝置聯接為一點后再與接地網相連。

2．中頻及測量電纜線迅速聯接插座：用作機箱與倍壓部分的聯接。聯接時只需將電纜線壓下插頭順時針方向轉動到位,拆線時僅需逆時針轉動電纜線插頭。

3．過壓整定撥盤開關：用作設置過電壓保護值。撥盤開關所顯示單位為kV，預設值為試驗電壓1.1倍。

4．電源輸入插座：將隨機配備的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)

5．數顯電壓表：數字顯示直流高壓電源輸出電壓。

6．數顯電流表：數字顯示直流高壓電源輸出電流。

7．電源開關：向前按住，電源接通，紅燈亮。反之為關閉。

8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按住黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并維持此狀態。按住紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。

9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按住綠色按鈕后，綠燈亮紅燈滅，表明高壓回路接通，此時可升壓。此按鈕必須在電壓調節電位器回零狀態下才有效。如按住綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表明機內保護電路已工作。

10．紅燈按鈕：紅燈亮，表明電源已接通及高壓斷開連接。在綠燈亮狀態下按住紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。

11．電壓調節電位器：該電位器為多圈電位器。順時針方向轉動為升壓，反之為降壓。此電位器具有控制電子零位保護作用，所以升壓前必須要先回零。

直流高壓發生器在接線的過程中，特別注意要做好接地裝置工作，同時不同的被試品接線方式也會稍微有所不同，所以電力工作中者在接線的過程中，除了參考以上的接線圖之外，還要查閱產品操作說明書，依照操作說明書進行接線，以達到理想的測試精度。

以上就是小編給大家介紹的直流高壓發生器這塊的相關知識哦，武漢龍電電氣專業生產直流高壓發生器，從事于電力行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
