LDJB-702三相繼電保護測試儀同期、低周試驗指導

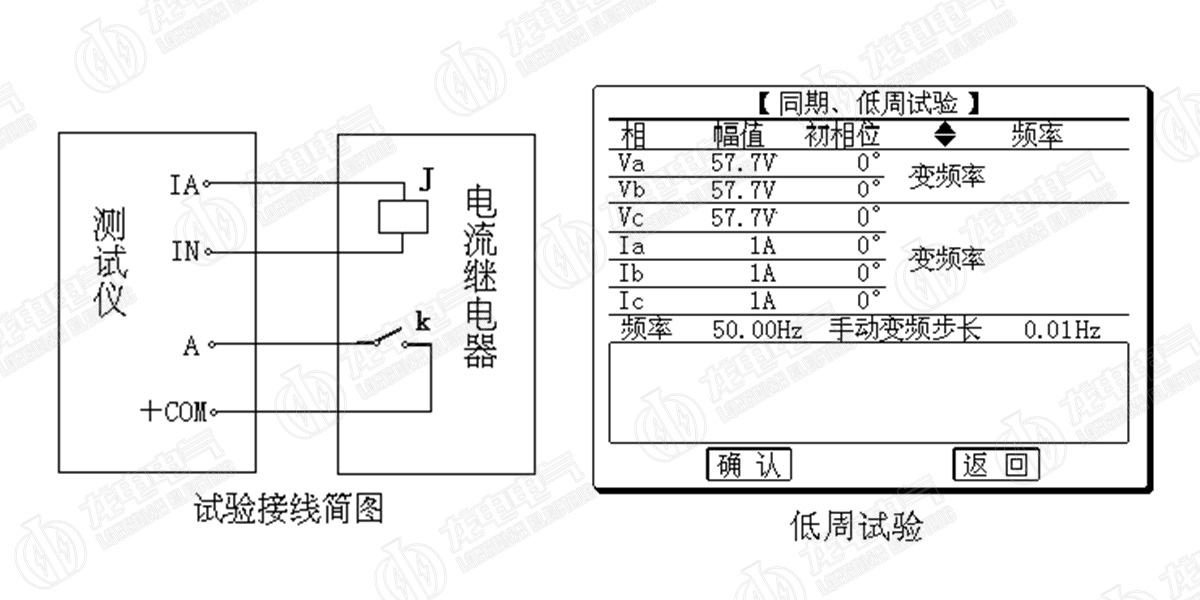

LDJB-702三相繼電保護測試儀測試低周繼電器的動作頻率、動作時間和滑差閉鎖值

做動作值和動作時間時，應采用“手動變頻”方式。設定好各相電壓、電流和頻率初值、變化步長后，按“確認”、“開始”開始輸出，然后手動慢慢左旋“旋鈕”逐步減小頻率，直至繼電器動作，此時記錄區(qū)將記錄動作值、動作時間。

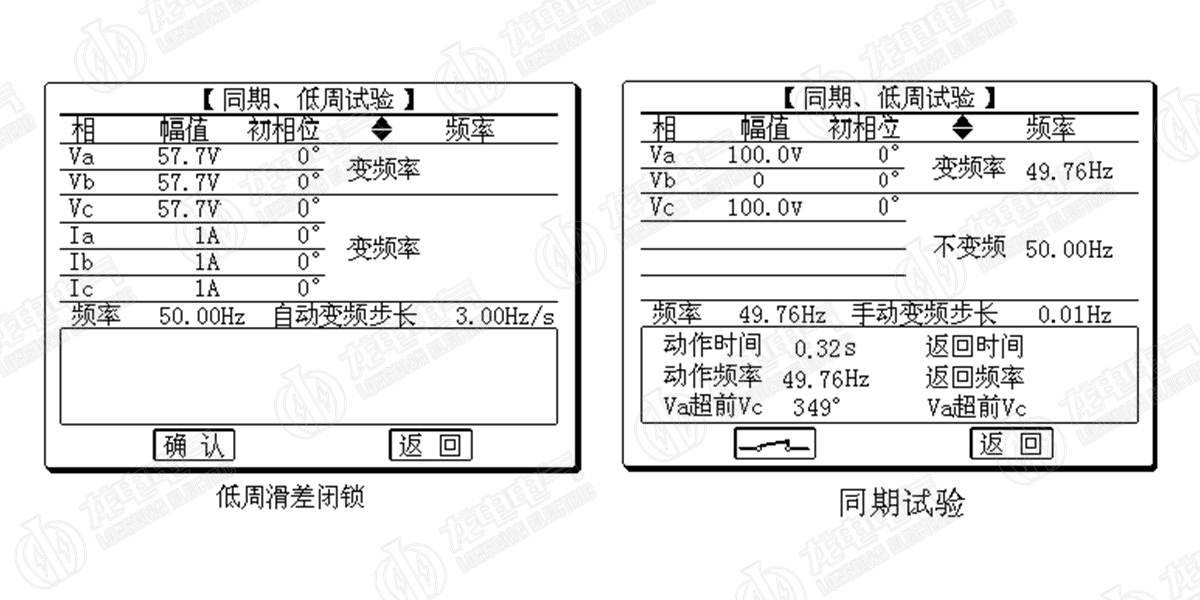

做滑差閉鎖時，應采用“自動變頻”方式，即將“手動變頻步長”改為“自動變頻步長”即Df/Dt，后面的步長值將自動變?yōu)?nn.nn Hz / S。按“確認”、“開始”開始輸出后，頻率暫時不變化，待按下“▼”后頻率才開始下滑。如果所設值大于滑差閉鎖定值，保護將不會動作，如果小于定值，保護將會動作。

同期繼電器的變頻率試驗測試動作頻差和動作角差

試驗中Ua頻率可變，Uc頻率固定為50Hz，二者會有頻差，逐步調節(jié)Ua頻率（手動慢調）。至繼電器接點動作時動作頻率和Ua、Uc之間的角差即為動作頻率和動作角差。
