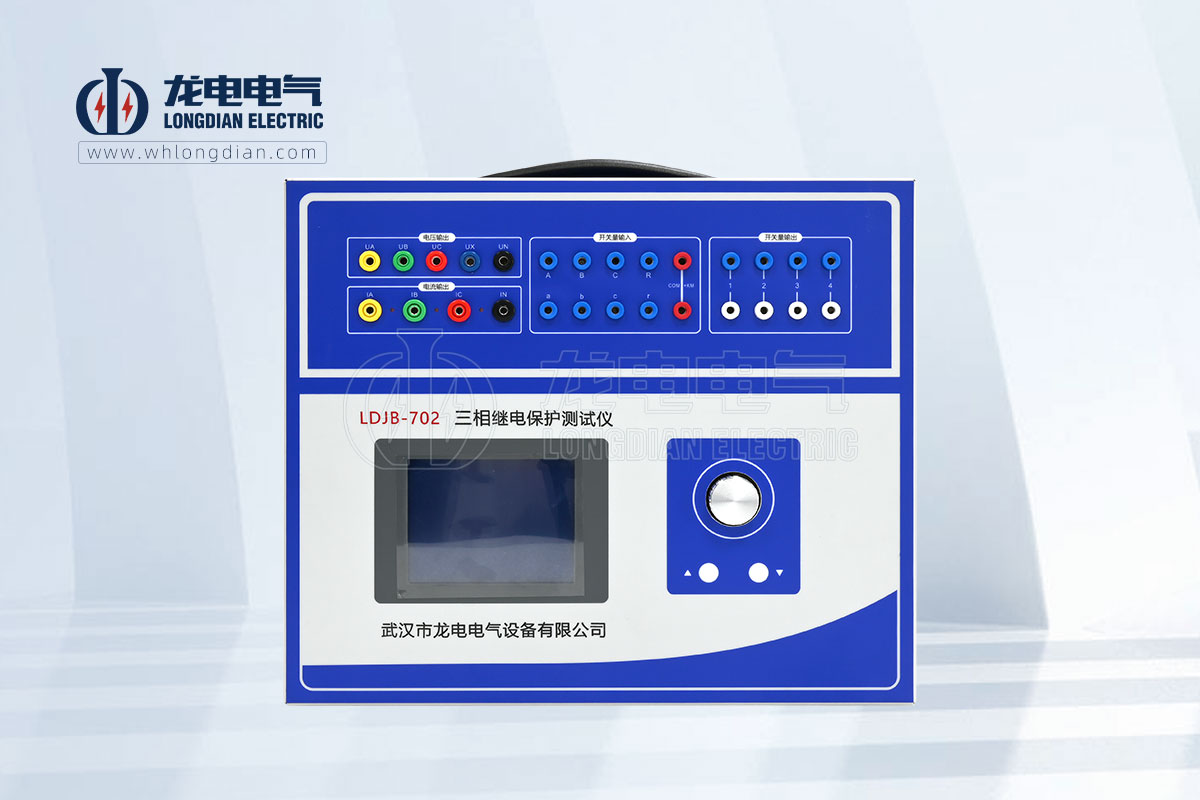

LDJB-702三相繼電保護測試儀功率方向、阻抗繼電器試驗操作方法

LDJB-702三相繼電保護測試儀功率方向、阻抗繼電器試驗主要用于功率方向、阻抗繼電器校驗。在功率方向繼電器中常用一路線電壓及一相電流作90°接線；在阻抗繼電器中常用一路相電壓或線電壓及一相或兩相電流的接線方式，并需引入第3相電壓（常固定為57.7V，超前線電壓90°）。

試驗中裝置可任意指定某一路相電壓或線電壓、某一相電流或相間電流，該電壓、電流值均可任意變化，其相角也可任意調整，用于做功率方向或阻抗繼電器的動作返回角、動作功率、動作阻抗等試驗。該試驗中未參與調整的相其電壓固定為為57.7V。

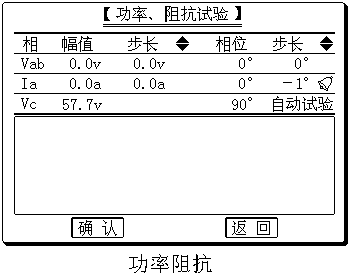

需要輸入的各種設定量：

電壓相別(Ua／Ub／Uc／Uab／Ubc／Uca)；

電壓初值、變化步長、變化標志；

電壓相位、變化步長、變化標志。

電流相別(Ia／Ib／Ic／Iab／Ibc／Ica)；

電流初值、變化步長、變化標志；

電流相位、變化步長、變化標志。

自動試驗 / 手動試驗

試驗中可變化的量有：電壓、電流的幅值與相位。

開入量：測試時，被測元件的接點可接入任一路開關量輸入端子中。

開出量：兩路輸出節點，一路跟蹤試驗的過程，在試驗按下“開始”時閉合，試驗“停止”時斷開；另一路跟蹤試驗數據的變化，即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合，試驗“停止”時斷開。

數據記錄區：保護動作、返回時除記錄動作時間及返回時間外,下部兩行顯示依次為動作、返回時的電壓、電流值及其相角。

數據設定完畢后，選定“確認”，屏幕將顯示繼電器接點狀態圖，選定“開始”即開始輸出進行試驗，試驗中變化量可以自動變化也可手動變化，試驗方法類同交流試驗。當繼電器接點動作及返回時，屏幕上測試記錄區將顯示被測繼電器的動作時間和返回時間、電壓電流值及其相角。

注意：在做功率方向繼電器或阻抗繼電器試驗時，如用線電流如Iab進行試驗，請接Ia、Ib外還應接In，這樣可以保證電流的精度。

功率方向繼電器掃描靈敏角試驗

掃描靈敏角試驗：將UA、UB、UC、UN 及IC、IN，接至保護單元，設置UAB為100V，IC為5A（等于電流定值），IC相位初值設為180°，長分別設為＋1°以及－1°，采用自動試驗方式進行兩次試驗，即可找出動作左、右邊界，再計算出靈敏角。
