電纜故障測試儀的構成與應用

電纜作為電力傳輸和信息傳遞的重要載體，其運行狀態直接關系到電力系統的穩定性和安全性。然而，由于各種因素的影響，電纜故障時有發生，給生產和生活帶來不便。為了快速、準確地定位并解決電纜故障，電纜故障測試儀應運而生。

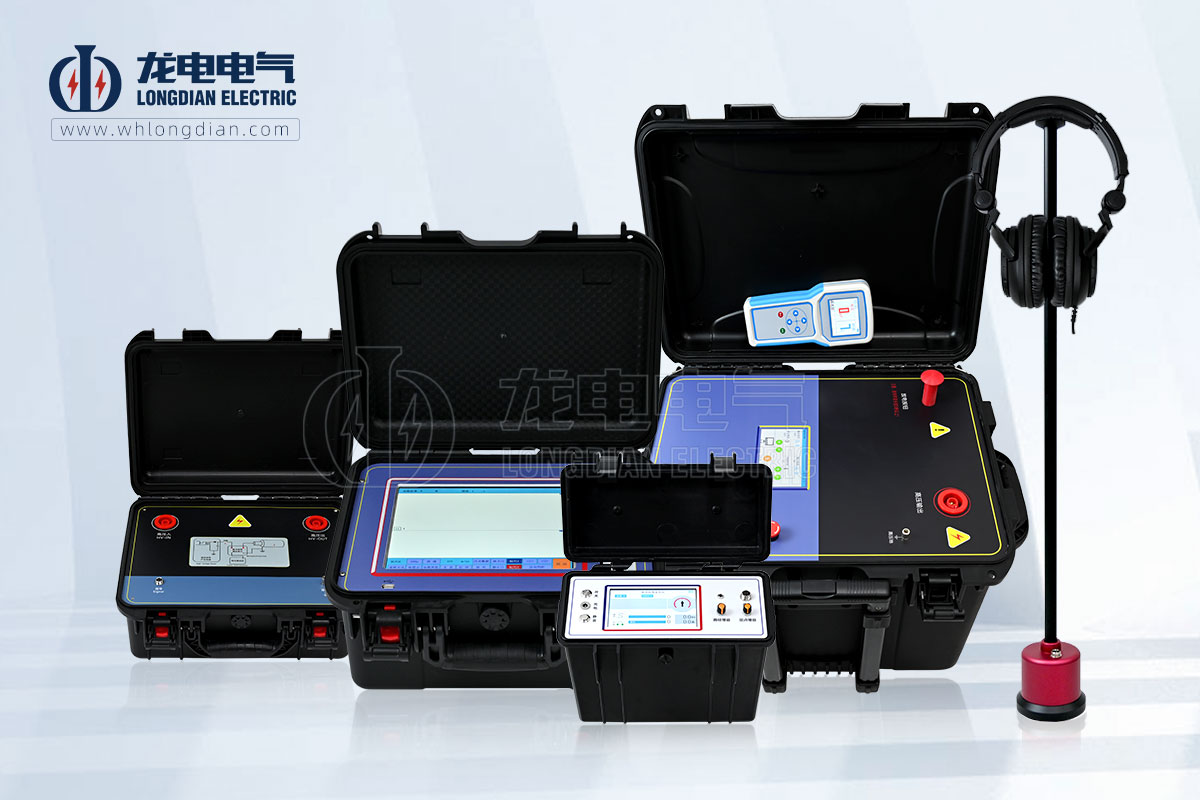

LD-2004電纜故障測試儀主要由測距主機、高壓脈沖發生器、一體化高壓脈沖電源和聲磁定點儀四大部分組成，每一部分都發揮著至關重要的作用。

◆ 測距主機是電纜故障測試儀的核心部件，它相當于測試儀的大腦。當高壓脈沖信號在電纜中傳播并遇到故障點時，會產生反射信號。測距主機負責接收這些反射信號，并通過精確的計算和分析，確定電纜故障的大致位置，為后續的精確定位提供重要依據。

◆ 高壓脈沖發生器是產生高壓脈沖信號的源頭，它能夠在短時間內產生高強度的電壓脈沖，并將其注入到待測電纜中。這一脈沖信號是查找電纜故障的關鍵，它像一把無形的探針，深入電纜內部，探測出故障點的存在。

◆ 一體化高壓脈沖電源為高壓脈沖發生器提供穩定、可靠的高壓電源，確保脈沖信號的強度和穩定性。它是測試儀正常工作的基礎，為整個測試過程提供源源不斷的能量支持。

◆ 聲磁定點儀則是電纜故障測試儀中的精確定位工具。當高壓脈沖信號遇到故障點時，會產生聲磁信號。聲磁定點儀通過接收這些信號，并對其進行分析和處理，能夠準確地確定故障點的具體位置。它像一雙敏銳的眼睛，幫助操作人員迅速找到故障點的藏身之處。

那么，如何使用電纜故障測試儀來查找電纜故障點呢？下面是一個簡單的流程：

首先，操作人員需要使用測距主機對電纜進行初步測試，確定故障點的大致位置。這一步驟是通過向電纜注入高壓脈沖信號，并接收反射信號來實現的。

接著，操作人員將一體化高壓脈沖電源與高壓脈沖發生器連接，為測試儀提供穩定的高壓電源。這是確保脈沖信號強度和穩定性的重要步驟。

然后，操作人員使用聲磁定點儀對故障點進行精確定位。他們需要將聲磁定點儀放置在測距主機指示的大致位置附近，并接收來自故障點的聲磁信號。通過對這些信號的分析和處理，聲磁定點儀能夠準確地指示出故障點的具體位置。

最后，操作人員根據聲磁定點儀的指示，迅速找到故障點并進行修復。這一步驟的完成標志著整個電纜故障測試工作的結束。

電纜故障測試儀可以用于檢測和定位各種類型的電纜故障，包括：

◆ 開路故障：電纜的芯線發生斷裂或接觸不良。

◆ 短路故障：電纜的芯線之間或芯線與地之間發生短路。

◆ 接地故障：電纜的芯線與地之間發生接觸。

◆ 高阻故障：電纜的絕緣電阻降低。

◆ 泄漏故障：電纜的絕緣層發生破損，導致電荷泄漏。

總的來說，電纜故障測試儀作為一種先進的電力測試設備，在電力系統中發揮著越來越重要的作用。其各大組件各司其職、協同工作，共同實現了對電纜故障的精準定位和高效解決。
