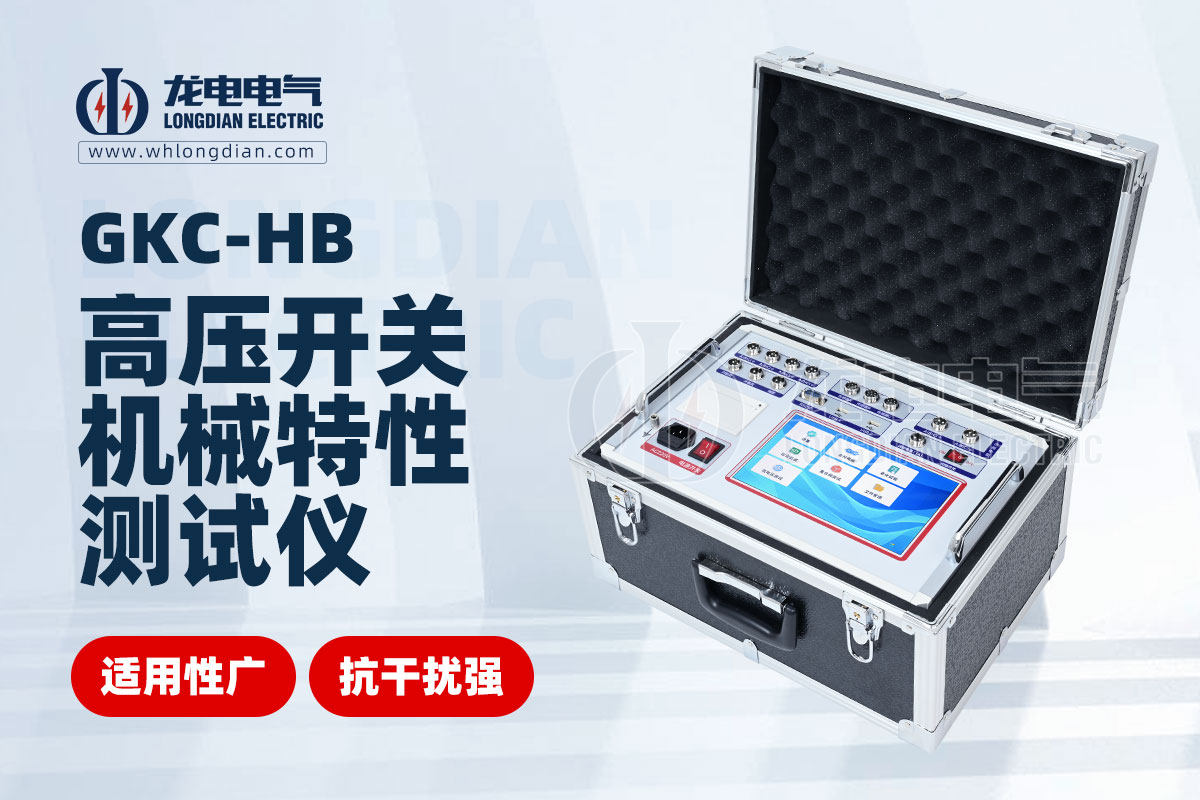

GKC-HB高壓開關機械特性測試儀技術參數的深度解析

在電力系統的穩定運行中，高壓斷路器的性能起著至關重要的作用。為了準確評估這些關鍵設備的性能，GKC-HB高壓開關機械特性測試儀應運而生。本儀器基于最新的行業標準和設計規范，如《高壓交流斷路器》GB1984-2014及《高電壓測試設備通用技術條件》DL/T846.3-2017，集成了多項先進技術和功能，確保了測試的準確性和便捷性。

卓越的時間測量能力

GKC-HB高壓開關機械特性測試儀在時間測量方面表現出色，能夠精確測量多達12路的固有分閘（合閘）時間、相內不同期、相間不同期等關鍵參數。其測試范圍廣泛，從1ms到200s，且具備高分辨率（最高可達0.01ms）和高精度（在1000ms以內準確率為0.05%±0.1ms）。這一特性使得測試儀在捕捉斷路器動作瞬間的時間特性時，能夠提供詳盡而準確的數據支持。

精準的速度與行程測量

GKC-HB高壓開關機械特性測試儀內置了高速傳感器，能夠測量開關動作過程中的剛分（剛合）速度、指定時間段（行程段或角度段）的平均速度等關鍵速度參數。對于速度測量，GKC-HB支持多種傳感器類型，包括直線傳感器、旋轉傳感器和激光傳感器，確保了測量的廣泛適用性和高精度。此外，測試儀還能測量動觸頭的行程，包括接觸行程（開距）、超行程、過沖行程或反彈行程，為斷路器的全面評估提供了有力支持。

強大的電流與電阻測量功能

GKC-HB高壓開關機械特性測試儀在電流和電阻測量方面同樣表現出色。其內置的機內集成式操作電源，能夠提供DC6～270V可調電源，最大電流可達20A，滿足了各類斷路器的測試需求。同時，測試儀還能測量線圈電阻，測量范圍覆蓋0～2000Ω，分辨率高達0.01Ω，準確度優于±5%。這些功能使得測試儀在評估斷路器線圈的電氣特性時，能夠提供可靠的數據支持。

豐富的接口與擴展性

GKC-HB高壓開關機械特性測試儀配備了豐富的接口和擴展功能，以滿足用戶的不同需求。儀器支持2個USB接口，可接鼠標操作儀器，也可直接將數據保存到U盤，方便用戶進行數據管理和分析。此外，測試儀還支持RS232接口聯機操作（選配）和WIFI操作（選配），為用戶提供了更加靈活的數據傳輸方式。同時，測試儀還具備實時時鐘和大量數據存儲能力（主機可存儲30000組試驗數據，可擴展存儲卡），確保了數據的完整性和可追溯性。

安全的操作環境與防護措施

在使用安全方面，GKC-HB高壓開關機械特性測試儀同樣表現出色。儀器內部集成有抗干擾電路，能夠在500KV變電站內可靠使用。此外，測試儀還配備了多種安全防護措施，如可靠的接地設計、內部220V電壓的封閉保護、以及嚴格的使用電源檢查等，確保了用戶在操作過程中的安全。

綜上所述，GKC-HB高壓開關機械特性測試儀憑借其卓越的技術參數和豐富的功能特點，在高壓斷路器性能測試領域展現出了強大的競爭力和應用價值。無論是從時間測量、速度與行程測量、電流與電阻測量等方面來看，還是從接口與擴展性、操作環境與安全防護等方面來考量，GKC-HB高壓開關機械特性測試儀都為用戶提供了全面、準確、便捷的測試解決方案。
