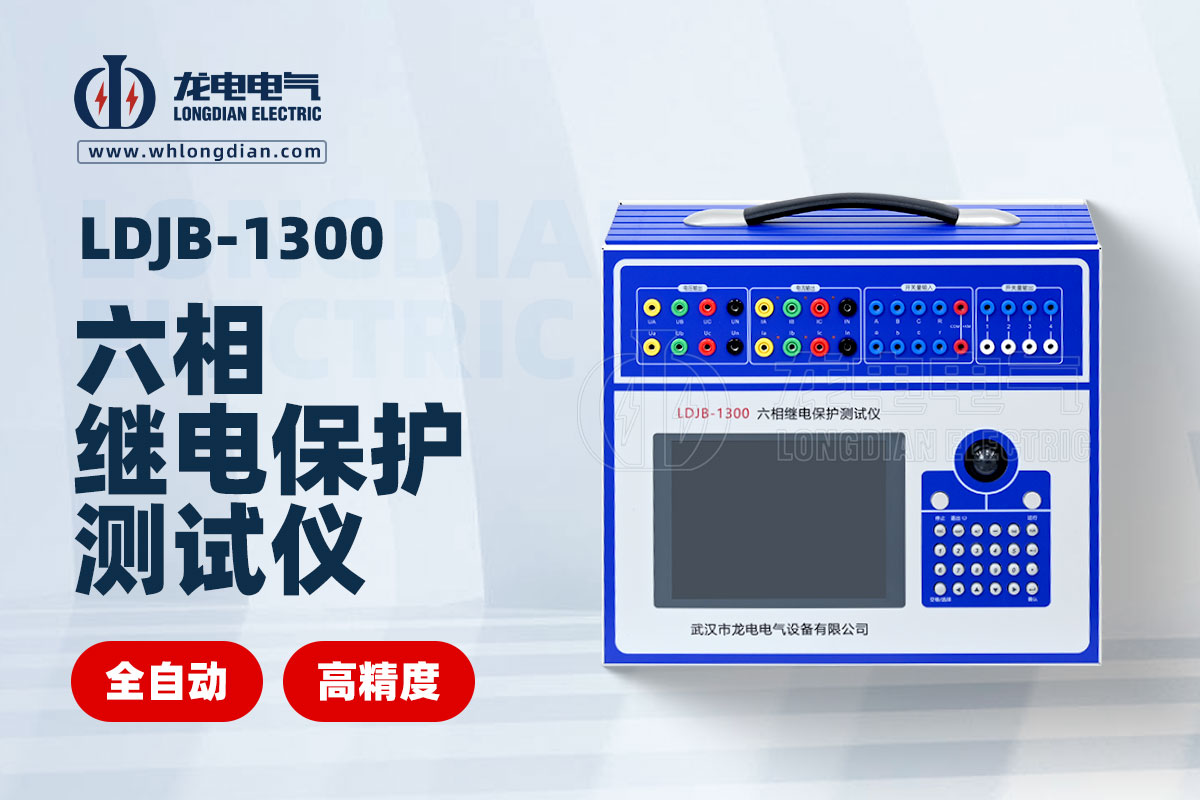

全面解讀繼電保護測試儀開出量的特性與用途

繼電保護測試儀的開出量是指測試儀向外輸出的控制信號或開關量信號，用于模擬保護裝置的動作行為，以檢驗被測試設備（如繼電保護裝置、自動裝置等）在不同工況下的響應情況，其主要特點和作用包括：

① 信號類型與功能

◆ 開關量輸出：開出量通常以開關量的形式呈現，即具有 “開”（接通）和 “關”（斷開）兩種狀態，用于模擬繼電保護裝置的跳閘、合閘、信號告警等動作接點的輸出。例如，在測試線路保護時，測試儀可以輸出跳閘信號到被測試的保護裝置，以模擬線路發生故障時保護裝置應做出的跳閘動作，從而檢驗保護裝置的動作準確性和可靠性。

◆ 控制與觸發：開出量可用于控制外部設備或模擬特定的運行狀態。在測試自動重合閘功能時，測試儀的開出量可以模擬重合閘裝置的合閘信號，控制斷路器的合閘操作，以此檢驗重合閘功能是否正常，以及在不同故障情況下的動作邏輯是否符合設計要求。

② 與測試項目的關聯

◆ 保護動作測試：在進行各種繼電保護功能測試時，開出量是關鍵的測試手段之一。比如在進行過流保護測試時，當測試儀輸出的電流達到過流保護的動作定值，測試儀的開出量會輸出一個跳閘信號，模擬保護裝置的跳閘動作，觀察被測試保護裝置是否正確接收并響應該信號，從而判斷過流保護的動作性能。

◆ 邏輯功能驗證：對于具有復雜邏輯功能的保護裝置或自動裝置，開出量可用于模擬各種輸入條件的組合，以驗證裝置內部邏輯的正確性。在測試母線差動保護時，測試儀通過開出量向保護裝置輸入模擬的各支路電流信號，觀察保護裝置在不同電流大小和相位關系下的動作行為，檢驗其差動保護邏輯是否準確可靠，以及在區外故障和區內故障時的動作選擇性是否滿足要求。

③ 具體應用示例

◆ 模擬故障信號：在測試距離保護時，測試儀可以根據設定的故障類型（如單相接地、兩相短路等）和故障距離，計算出相應的電壓和電流輸出值，并在達到故障條件時通過開出量輸出一個故障信號，觸發被測試保護裝置進行動作判斷。保護裝置根據接收到的電壓、電流信號以及測試儀發出的故障信號，判斷是否應該動作跳閘，并給出相應的動作時間和動作邏輯。通過這種方式，可以全面測試距離保護在不同故障情況下的動作特性，包括動作準確性、動作時間精度以及對不同故障類型的判別能力等。

◆ 測試重合閘功能：在進行重合閘功能測試時，測試儀首先輸出故障電流使保護裝置跳閘，然后在一定延時后通過開出量輸出合閘信號，模擬重合閘動作。觀察保護裝置在收到合閘信號后的響應情況，如是否能夠正確合閘，合閘時間是否符合要求，以及在重合后再次發生故障時的保護動作行為等。這有助于確保重合閘裝置在實際電力系統運行中能夠可靠地實現故障后的快速恢復供電，提高電力系統的供電可靠性。

④ 開出量的設置與調整

◆ 參數設置：在使用繼電保護測試儀時，用戶可以根據具體的測試需求設置開出量的參數，如開出量的類型（跳閘、合閘、信號等）、輸出的時間延遲、脈沖寬度等。這些參數的設置可以精確模擬不同的實際運行工況和故障場景，使測試更加貼近實際情況，從而更準確地評估被測試設備的性能。例如，在測試具有延時特性的保護功能時，可以通過設置開出量的延遲時間來模擬保護裝置的實際動作延時，檢驗其在規定時間內是否能夠正確動作。

◆ 狀態控制：測試儀可以靈活控制開出量的輸出狀態，即在測試過程中的不同階段根據需要使開出量處于 “開” 或 “關” 的狀態。在進行整組傳動試驗時，測試儀可以按照預先設定的測試流程，在不同的時間點輸出不同的開出量信號，模擬電力系統中各種故障的發生、發展和恢復過程，全面檢驗繼電保護裝置和相關二次回路在整個過程中的動作協調性和正確性。例如，在模擬瞬時性故障時，測試儀在故障發生瞬間輸出跳閘信號，經過一段時間后輸出重合閘信號，然后繼續觀察保護裝置和斷路器的后續動作情況，確保整個保護系統的動作邏輯符合設計要求。
