斷路器機械特性測試儀能做哪些試驗

斷路器機械特性測試儀是一種專門用于檢測高壓斷路器機械性能的儀器。它可以進行多項試驗，以評估斷路器的運行可靠性和安全性。

以下是斷路器機械特性測試儀通常能夠進行的試驗項目：

時間參數測試:

• 合閘時間: 從發出合閘指令到主觸頭閉合所需的時間。

• 分閘時間: 從發出分閘指令到主觸頭斷開所需的時間。

• 合閘同期性: 多相斷路器各相觸頭合閘時間的最大差異。

• 分閘同期性: 多相斷路器各相觸頭分閘時間的最大差異。

• 彈跳時間及次數: 斷路器在合閘或分閘過程中，觸頭發生短暫分離和再次接觸的現象及持續時間。

• 無電流時間: 在分閘過程中，動靜觸頭完全分離后到電弧熄滅的時間（適用于油斷路器等）。

• 合閘速度/分閘速度: 觸頭在合閘/分閘過程中的運動速度。

• 平均速度: 在特定行程段內的平均運動速度。

行程及位移測試:

• 合閘行程: 動觸頭從分閘位置到合閘位置移動的距離。

• 分閘行程: 動觸頭從合閘位置到分閘位置移動的距離。

• 超行程: 斷路器合閘到位后，觸頭繼續移動的距離。

• 反彈行程: 斷路器合閘彈跳后，觸頭再次分離的距離。

• 接觸行程: 動靜觸頭接觸后的壓縮距離。

• 行程特性曲線: 記錄斷路器在合閘和分閘過程中的位移隨時間變化的曲線。

速度及加速度測試:

• 速度特性曲線: 記錄斷路器在合閘和分閘過程中的速度隨時間變化的曲線。

• 加速度特性曲線: 記錄斷路器在合閘和分閘過程中的加速度隨時間變化的曲線。

線圈電流測試:

• 合閘線圈電流波形: 記錄合閘過程中合閘線圈的電流變化。

• 分閘線圈電流波形: 記錄分閘過程中分閘線圈的電流變化。

• 線圈電流值: 測量合閘和分閘線圈的電流大小。

動作電壓測試:

• 合閘動作電壓: 使斷路器可靠合閘所需的最低控制電壓。

• 分閘動作電壓: 使斷路器可靠分閘所需的最低控制電壓。

其他輔助功能:

• 靜態接觸電阻測試: 測量斷路器合閘狀態下主觸頭的接觸電阻。

• 動/靜態回路電阻測試: 測量斷路器在分合閘過程中的回路電阻變化。

• 時間-行程特性分析: 對測試數據進行分析，評估斷路器的機械性能。

• 數據存儲與報告生成: 存儲測試數據，并生成標準的測試報告。

• 波形顯示與分析: 直觀顯示測試過程中的時間、行程、速度、電流等波形。

• 與計算機連接進行數據管理和分析: 通過軟件對測試數據進行更深入的分析和管理。

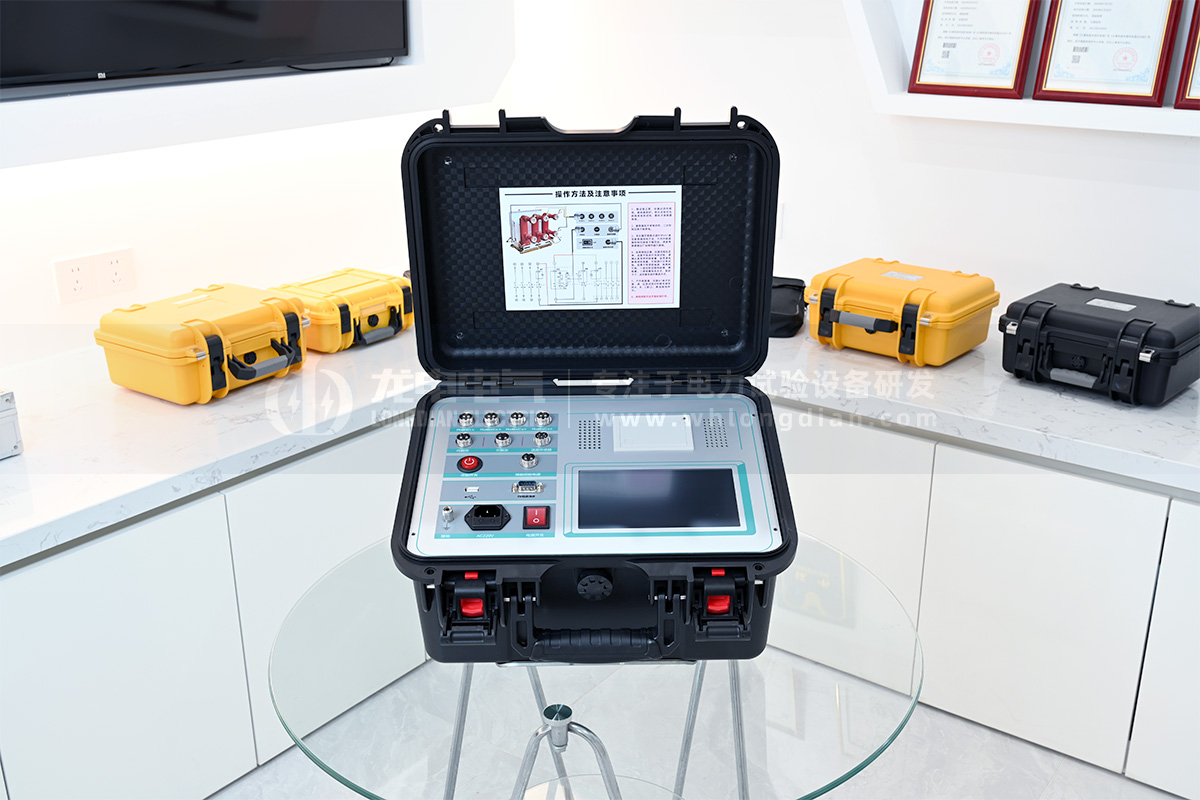

武漢龍電電氣研發生產的斷路器機械特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。
