電纜故障性質判斷指南：快速定位故障類型的核心三步法

電纜發生故障后，盲目地進行檢測如同大海撈針，不僅效率低下，還可能損壞設備。所有高效、精準的檢測流程都始于第一步：準確判斷故障性質。這一步決定了后續應選擇低壓脈沖法還是高壓沖閃法，是整個檢測工作的“導航儀”。武漢龍電電氣為您系統介紹如何通過簡單儀器快速、準確地判斷電纜故障的性質。

第一步：安全準備與明確目標

核心目標：在檢測之初，明確故障電纜是“低阻”還是“高阻”、“開路”還是“短路”、“單相”還是“多相”。

安全準備：

① 徹底停電：將故障電纜從電網中完全隔離，確保兩端斷路器均處于斷開狀態。

② 充分放電：對電纜所有相線的導體進行對地放電，確保無殘余電荷，保證人身安全。

③ 斷開連接：將電纜兩端從開關柜、變壓器等設備上完全脫開，避免其他設備并聯影響測量結果。

第二步：利用基礎儀器進行測試

判斷故障性質僅需兩種最基礎的儀器：兆歐表（絕緣電阻測試儀） 和 萬用表（電阻檔）。

① 絕緣電阻測試（判斷是否接地或相間短路）

◆ 操作：使用兆歐表（如1000V或2500V檔位），依次測量電纜每一相導體對地（金屬屏蔽層或鎧裝）的絕緣電阻，以及相與相之間的絕緣電阻。

◆ 標準與判斷：

　◇ 絕緣良好：阻值通常在數百兆歐以上。

　◇ 低阻故障：測得的絕緣電阻值極低（通常小于100Ω）。兆歐表讀數接近零。這表明導體與地或相間形成了良好的金屬性連接。

　◇ 高阻故障：測得的絕緣電阻值明顯降低（通常在幾千歐至幾個兆歐之間），但未完全導通。這是最常見的故障類型，如電纜受潮、老化、絕緣破損等。

　◇ 閃絡性故障：測試時，兆歐表顯示絕緣電阻值可能正常或較高，但一旦施加高壓（如在沖閃法中），故障點即刻擊穿。此種類型無法僅憑兆歐表完全判斷，需結合后續高壓試驗驗證。

② 導通測試（判斷是否開路）

◆ 操作：使用萬用表的電阻檔（低阻檔），在電纜遠端將待測相導體與金屬屏蔽層短接。在電纜近端，測量該相導體與屏蔽層之間的回路電阻。

◆ 標準與判斷：

　◇ 導通良好（非開路）：測得的回路電阻為一個很小的值（主要為導體直流電阻，與電纜長度和截面有關）。

　◇ 開路（斷線）故障：萬用表顯示電阻為無窮大（OL） 或遠大于理論計算出的導體電阻值。這表明電纜導體在某處存在斷開點。

第三步：綜合分析，確定故障性質

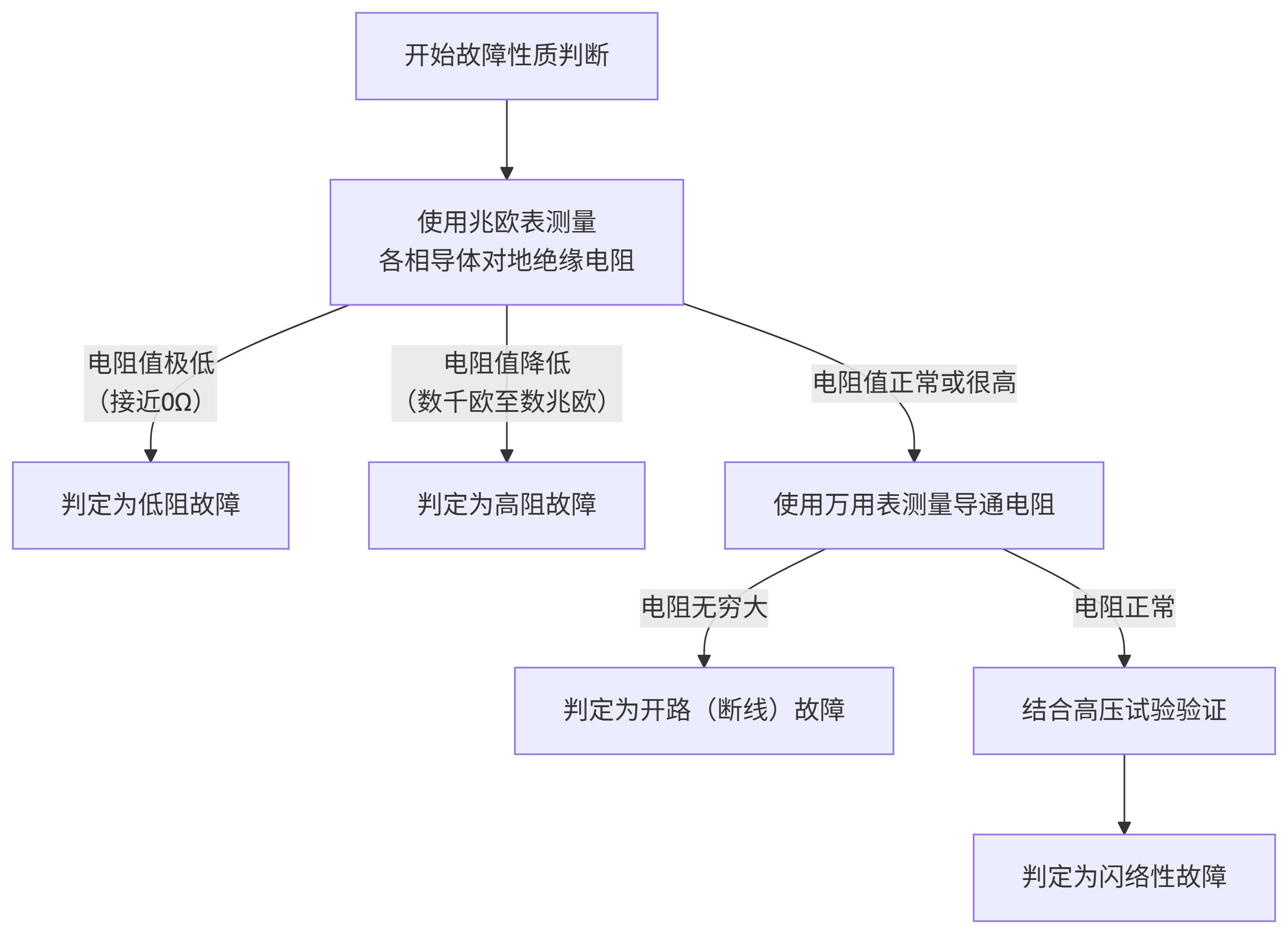

將上述測試結果進行組合分析，即可對故障性質進行最終判定。其決策流程可概括為以下步驟：

◆ 核心原則：先測絕緣，再測導通。兆歐表和萬用表的組合使用是判斷故障性質最經典、最有效的方法。

◆ 安全第一：所有操作必須在確認電纜完全停電、放電并隔離后進行。

◆ 環境影響：測量時需考慮環境濕度和溫度對絕緣電阻的影響，但通常故障點的電阻會與正常值有數量級的差異，足以判斷。

◆ 為后續步驟指明方向：

　◇ 判斷為低阻故障或開路故障，可首選低壓脈沖法進行粗測，速度快、精度高。

　◇ 判斷為高阻故障或閃絡性故障，則必須采用高壓沖閃法來擊穿故障點，從而進行測量。

　◇ 復合故障（如既接地又開路）則需要結合多種方法進行分析。

準確判斷故障性質是電纜故障檢測中承上啟下的關鍵一環。它無需復雜昂貴的設備，卻能極大地提高后續精確定點的效率，是每一位電力電纜運維人員必須掌握的核心技能。
